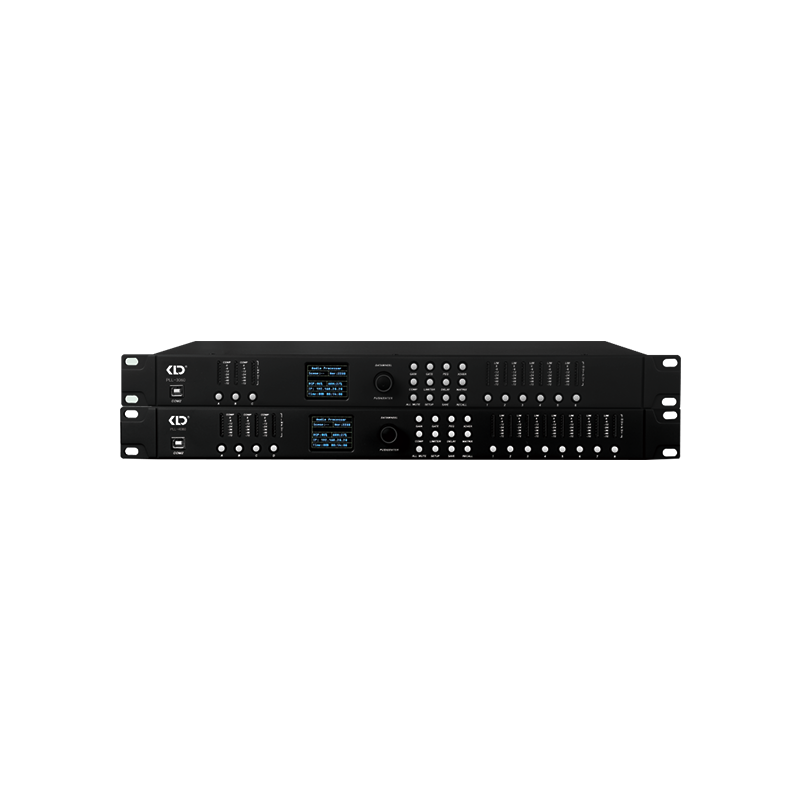

本设备是一款48K采样率的高性能数字音频处理器。由32位ADC/24位DAC模数/数模转换芯片及高速处理DSP芯片来进行对音频的采集与处理。支持3路模拟输入，6路模拟输出。每路输入和输出通道支持11段参数均衡器、配有高低通滤波器、全通滤波器、信号发生器、噪声门、增益控制、输入压缩、输出限幅、场景预设和每通道长达2000ms可调延迟等强大功能，配备百兆网口、RS-232可实现快速配置调试。为高品质的扩声系统进行一系列的优化与调整。 ●32位DSP芯片处理，采样率48KHz，32bit ADC和24bit DAC； ●输入处理包含：端口输入、噪声门、增益控制、静音、相位、11段均衡、分频、输入压缩、2000ms输入延时和联动调节等处理功能； ●输出处理包含：11段均衡、2000ms输出延时、增益控制、静音、相位、 分频、输出限幅、端口输出和联动调节等处理功能； ●所有输入和输出之间都可以自由进行路由，且每路输入和输出通道名称可以更改； ●所有输入和输出通道带独立的相位曲线调整功能； ●所有输入和输出通道的参数设置均可自由复制； ●所有输入和输出通道可以通过导入通道参数进行自动EQ； ●均衡类型包含：峰值、陷波、一阶全通、二阶全通、高架和低架六种类型； ●所有输入和输出通道都有高低通滤波器，分频器的类型有：巴特沃斯、贝塞尔、林克-瑞利，斜率有：6/12/18/24/30/36/42/48dB/Oct可选； ●所有输入压缩含：阈值、比率、启动时间、恢复时间和补偿增益可调； ●所有输出限幅含：阈值、恢复时间可调；砖墙式限幅器，启动时间为0，绝对限幅； ●所有输入和输出通道的可调延时都有高达2000ms的延时时间； ●内置测试信号发生器，输入方式可选粉红噪声，白噪声，扫频及20Hz-20kHz正弦波可调，信号幅度可调； ●前面板有输入和输出电平指示灯，功能按键，后面板带有RS232控制端口和百兆网口连接，一键式联机使得用户的操作更简易、快捷； ●支持32个场景保存，整个场景算法和每个预设都可以单独存储和调用，还具有权限管理功能，使设备更安全； ●应用场合：专业演出、酒吧、会议室、 法庭、礼堂、 多功能厅等多种场景
采样率
48KHz
模拟输入/模拟输出
3进6出
模拟输入/模拟输出
4进8出
输入阻抗
10KΩ平衡式/20KΩ非平衡式
频率响应
20Hz 20KHz±0.1dB
默认输出电平
0dBu
最大输入/输出电平
18dBu
THD+N 失真
≤0.002% @ 4dBu20Hz-20KHz
系统延时
≤1.7ms
最大底噪
-92dBu
动态范围
≥110
S/N信噪比
≥110dB
输入/输出均衡
11段
AD & DA 转换
32位ADC/24位DAC
全通滤波
有
DSP 处理
采用TI 的OMAP-L138高性能DSP，计算能力高达每秒3648 MIPS 和2746 MFLOPS
6种滤波器类型
峰值,陷波,一阶全通,二阶全通,高架,低架
滤波器增益范围
-30dB~ +30dB
步进精度为
0.1dB
输入/输出增益范围
-72dB~+12dB
滤波器Q值/带宽
峰值，陷波，二阶全通, Q值： 0.18 ~ 144.27
林克威治-瑞利斜率
12/24/36/48dB/Oct
输入噪声门
阈值范围： -100dBFS~0dBFS
启动时间
1ms~1000ms
恢复时间
1ms~1000ms
输入压缩
阈值范围： -84dBFS~ 0dBFS
比率
1~20
